2022MB SD C4(항목 번호 SP100-B1)는 SP100-E 시리즈를 대체하는 좋은 제품입니다. K 라인 진단 및 CAN BUS 뿐만 아니라 UDS 진단 프로토콜도 지원합니다. Lan 케이블을 사용하면 DELL 컴퓨터 및 ThinkPad 컴퓨터에만 적용할 수 있습니다. 더 안정적이고 비용 효율적입니다!

파트 1: 2022MB SD Connect C4 DoIP 언박싱


모든 항목은 아래와 같이 포함됩니다.
1pc x DoIP SD C4 플러스 멀티플렉서
1pc x LAN 케이블
1pc x 16 핀 케이블
1pc x 8 핀 케이블
1pc x OBDII 38 핀 케이블
1pc x 14 핀 케이블

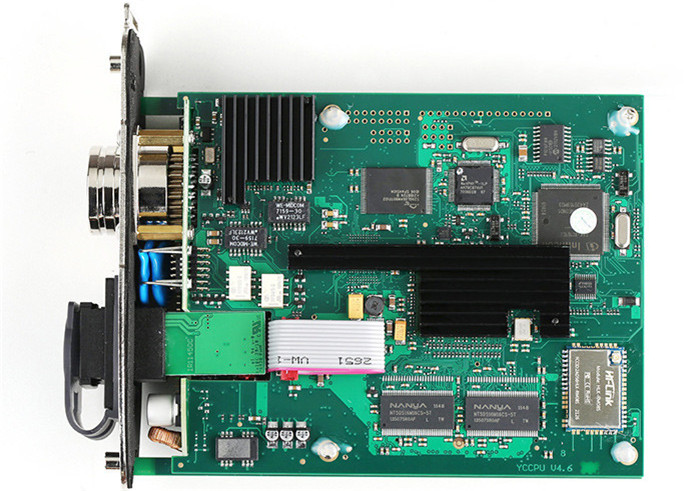

파트 2: 2022MB SD Connect C4 멀티플렉서 PCB 디스플레이


파트 3: 2022MB SD Connect C4 Benz 빠른 테스트


먼저 OBDII 16 핀 케이블 원형 인터페이스를 MB SD Connect Compact 4에 연결합니다.
그런 다음 LAN 케이블을 MB SD C4의 네트워크 케이블 인터페이스에 연결합니다.
그런 다음 OBDII 16 PIN 케이블의 OBD 인터페이스를 ECU에 연결합니다.
마지막으로 LAN 케이블의 다른 쪽 끝을 컴퓨터에 연결합니다.

Xentry 소프트웨어 실행
메르세데스-벤츠 선택
-2022 승용차 지원 목록:
A(177), A(176), A(169), A(168), GLB(247), B(247), B(242, 246), B(245), EQA(243), EQB(243) ), C(206), C(205), C(204), C(203), C(202), 190(201), EQE(294), EQE(295), CLE(236), E(238) ), E(214), E(213), E(212), E(211), E(210), E(207), 124(124), EQS(296), EQS(297), S(223) ), S(222), S(221), S(220), S(217), S(140), S(126), CLA(118), CLA(117), CLK(209), CLK(208) ), AMG(298), X290 AMG, CLS(257), CLS(218), CLS(219), CL(216), CL(215), CL(140), SLK/SLC 172, SLK(171), SLK(170), SL(232), SL(231), SL(230), SL(129), SL(107), AMG GT(192), AMG GT(190), SLS(197), GLC(254) ), GLS(167), GLE(167), GLE(292), M/GLE(166), M(164), M(163), B5C762D37… ​​G(464), G(463), G(461) , G(460), GL/GLS(166), GL(164), EQC(293), GLC(253), GLK(204), GLA(247), GLA(156), R(251)


-밴 지원 목록:
MB 100(631), T1, SprinterIII, SprinterII, SprinterI, Sprinter900, Citan, Vito(639), Vito(638), V(638), Viano(639), T2, Vario, Vaneo(414)

-트럭 지원 목록:
Actros963/4, Actros2,3, AtegoIII, AtegoII, AxorII, Eonic, Zetros, Actros, Atego Light, Atego Heavey, HPN M96, Atron, HPN M2000, SKL, FSK, 추가 모델 시리즈

- Unboxing 지원 목록:
U20, UGN, UHN

-버스 지원 목록:
TRAVEGO, INTOURO, INTEGRO, CITARO, CAPACITY, CITO, TOURISMO, O350/O403, CONECTO, O404, O405- O408, 미니버스, OC500, TOURO, TOURINO, MBC, MULITEGO, O500, OH, O500, OF/ OF384, LO, O400, 추가 모델 시리즈

-슈퍼 스포츠카 지원 목록:
SLR (199)
메르세데스-벤츠 테스트(예: E211)
E (211) >> XENTRY 진단 >> F2 클릭
지침에 따라 클릭 작업을 완료합니다.
마지막으로 테스트 결과 확인
벤츠 모델 테스트의 전체 내용이 화면에 표시됩니다.


MB SD C4 Plus Star Diagnosis는 WIFI가 있는 자동차 및 트럭용 Doip을 지원합니다(€403 세금 없음):
https://www.eobdtool.co.uk/wholesale/doip-mb-sd-connect-compact-4-star-diagnosis.html

블로그 이미지

utihakou

무료 OBD 진단 도구 기술 서비스

,

목적:
MB 스타 진단 엔지니어 소프트웨어 Vediamo를 통해 Mercedes W212, W204, X204의 헤드램프와 함께 주간 주행등(DRL)을 활성화하십시오.

일반적으로 Mercedes는 자동 모드에서 DRL만 켜고 헤드램프를 켜면 DRL이 꺼지는 주간 모드에 있습니다.


따라서 DRL의 작동 모드를 활성화하겠습니다. 게다가 밝기도 수정합니다.
MB Star 진단 도구(MB SD C4C5VXDIAG VCX SEPro M6...)를 Mercedes에 연결하십시오.
"V 에코트"를 입력하세요.
"DIOGENES 데이터 기반 시스템"을 확인하고 "VEDIAMO 시스템 설명 기반 시스템"을 취소하고 "SAMF_172"를 선택하고 "확인"을 누릅니다.

"SAMF_172"를 마우스 오른쪽 버튼으로 클릭하고 "속성"을 엽니다.
"연결"을 "...HSCAN_UDS_500"으로 변경

연락처를 설정합니다.
선택하다
코딩>>변형 코딩
"서비스"를 "VCD_Parameter_Tagfahrlicht"로 변경합니다.

현재 코딩에서는 "...STLmitTFL"이 꺼져 있으므로
Fragments에서 "...STLmitTFL" 및 "Active"를 선택하고 "ECU-Coding"을 클릭합니다.

그래서 우리는 이 모드를 활성화합니다.
여기서 우리는 야간 모드(...Nacht)의 밝기가 5%임을 알 수 있으므로 동일한 방법으로 40%로 설정합니다.

또한 주간 모드(...Tag)의 밝기를 90% 또는 100%로 설정합니다.

"Function"을 펼치고 "FN_HardReset"을 더블 클릭합니다.

이제 헤드램프와 DRL을 함께 켤 수 있습니다.

완료하려면 연락처를 분리하십시오.

UK Professional OBD2 Tools Online Shop

블로그 이미지

utihakou

무료 OBD 진단 도구 기술 서비스

,

여기에서는 펌웨어에 문제가 있는 경우 필요할 수 있으므로 MB SD C5/C4Plus를 업데이트하고 다시 플래시하는 절차를 공유합니다.

1. 펌웨어 업데이트 절차:

알림: MB SD C5에는 6개의 AA 배터리가 필요하지만 DOIP MB SD C4 Plus에는 필요하지 않습니다.

장치를 OBD 포트 또는 12V 전원에 메인 케이블로 연결하십시오.

경로 1. C:\Program Files\Mercedes-Benz\SDConnect Toolkit

경로 2. C:\Program Files\Softing\Diagnostic Tool Set 8\8.03\Interfaces\DCDI_DPduApi\eCOM_Toolkit

두 폴더에서 "update_automaticx" "update_manualx" "update_specicalx"를 "update_automatic" "update_manual" "update_specical"으로 전환합니다("x" 삭제).

필요에 따라 컴퓨터를 재부팅합니다.

"SDconnect Toolkit"을 마우스 오른쪽 버튼으로 클릭하고 "관리"를 선택합니다.

장치가 식별되면 선택합니다.

"소프트웨어 업데이트"로 이동하십시오.

"00_ClearCeFlashDisk_zip" "02_CSD_2_11.zip" "01_Bootimage_2_3.zip" "03_PmPic29_Cpld13.zip"을 차례로 다운로드합니다.

2. 펌웨어를 다시 플래시하는 절차(배터리 제외):

주의: 작동하기 전에 PC의 방화벽을 끄십시오.

"SDconnect Toolkit"을 마우스 오른쪽 버튼으로 클릭하고 "BIN 디렉토리로 이동"을 선택합니다.

편집 도구로 “Toolkit.ini”를 엽니다.

"MinUpdateVoltageVBatt=7200" 및 "MinUpdateVoltageVExt=11000"을 찾습니다.

두 값을 "0"으로 전환합니다.

필요에 따라 컴퓨터를 재부팅합니다.

"SDconnect Toolkit"을 마우스 오른쪽 버튼으로 클릭하고 "관리"를 선택합니다.

장치가 식별되면 선택합니다.

"Software update"로 이동하십시오.

"02_CSD_2_11.zip" "01_Bootimage_2_3.zip" "03_PmPic29_Cpld13.zip"을 차례로 다운로드합니다.

다운로드하는 동안 장치의 표시등이 깜박입니다.

DOIP MB SD C5/C4plus 소프트웨어에도 관심이 있으시면 다음을 확인하십시오.

https://www.eobdtool.co.uk/wholesale/latest-mb-sd-connect-c4-software.html

https://www.eobdtool.co.uk/wholesale/latest-mb-sd-connect-c4-software-SSD.html

MB SD C5/C4Plus 펌웨어에 대한 추가 질문은 다음으로 문의하십시오.

UK Professional OBD2 Tools Online Shop

블로그 이미지

utihakou

무료 OBD 진단 도구 기술 서비스

,

안녕하세요 여러분, 저는 새로운 Super MB PRO M6을 가지고 있으며 Benz W205의 진단 기능에 대한 간단한 테스트를 제공하겠습니다. 몇 달 전에 Autel MaxiCOM MK808을 사용했지만 구독이 만료되었습니다. 그래서 Super MB Pro M6과 Autel MK808을 비교하고 싶습니다.

가격:

먼저 가장 관심 있는 것은 가격입니다. Autel MK808은 약 $430, 첫 해 이후의 연간 업데이트 비용은 약 130$입니다. 주말에 이걸 하는 사람에게 구독은 선택사항이 아니기 때문에 소프트웨어를 백업하고 일부 기능을 계속 사용합니다.

내가 방금 가지고 있는 Super MB Pro M6은 표준 제품이며 가격은 370$이며 소프트웨어에 대해 추가 구매가 필요합니다. 소프트웨어 MB SD C4 HDD는 70$이며 정상입니다. MB SD C4 SSD는 120$가 필요하며 트럭까지 더 많은 모델을 지원하는 것 같습니다.

연결:

둘 다 WI-FI 및 유선 연결을 지원하지만 일반적으로 케이블로 MK808을 차량에 연결하고 태블릿에서 작업하는 동안 이제 Super MB Pro M6을 Benz에 케이블로 연결하고 WI-FI를 통해 노트북에 연결합니다. , 내 노트북에서 작업합니다.

여기에서 차이점을 볼 수 있습니다. 하나의 패드, 하나는 VCI와 비슷합니다. 나에게 노트북을 가져간다는 것은 큰 문제지만 내 친구처럼 그는 유선 노트북을 절대 선택하지 않을 것입니다.

배터리

한 가지 언급하고 싶은 것은 Super MB Pro M6에는 배터리가 내장되어 있지 않기 때문에 플러그 앤 사용 방식이라는 것입니다. 진단이나 펌웨어 업데이트 전에 충전이 되었는지 걱정할 필요가 없습니다. OBD 포트나 PC에서 전원을 공급받기 위해 연결하기만 하면 됩니다. 아주 좋습니다.

진단

XENTRY 앱을 열면 모델이 제조업체와 섀시별로 여러 그룹으로 나뉩니다. 설명된 대로 상단에 "트럭" 옵션이 표시됩니다.

진단 전 정기적인 검사. 일부 옵션 설정은 MK808과 유사하지만 메뉴가 다릅니다.

현재 테스트가 있지만 "초기 빠른 테스트"를 선택하여 모두 스캔합니다.

이 과정은 1분 정도 걸립니다. "√"는 잘 작동하고 결함이 없는 것 같으며 "F"는 모듈에 결함이 있는 것 같습니다. "+"를 눌러 ECU 정보 또는 DTC에 대한 세부 정보를 볼 수 있습니다.

여기 차이점이 있습니다. MK808에서는 모든 세부 정보가 즉시 표시되지 않습니다. ECU 정보 또는 코드에 대한 세부 정보를 얻으려면 특정 모듈 및 기능 버튼을 선택해야 하며 각 탭에는 시간이 걸립니다.

따라서 Super MB Pro M6은 라이브 데이터를 볼 수 있는 버튼이 없는 것처럼 보이지만 MK808보다 빠르게 스캔한다고 말할 수 있습니다.

요약

저에게 MK808은 잘 작동하고 사용자 친화적인 인터페이스가 마음에 들지만 구독을 갱신하면 돈을 돌려받지 못합니다. 영향을 받은 다른 차에 계속 사용하고 있을지도 모릅니다. Super MB Pro M6 진단 도구는 나 같은 벤츠 소유자에게 더 나은 선택일 수 있습니다. 나는 랩톱 작업을 좋아하지 않지만 무엇이든간에 MB 도구이고 트럭과 버스를 포함하여 Benz 범위가 더 넓으며 모든 모듈을 빠르게 스캔합니다. 그것이 지금 내게 필요한 것입니다. 아직 이 도구를 탐색해야 합니다.

이것이 도움이 되기를 바랍니다.

더 많은 기능을 탐색할 수 있습니다!

영국 전문 OBD2 도구 온라인 상점

UK Professional OBD2 Tools Online Shop

블로그 이미지

utihakou

무료 OBD 진단 도구 기술 서비스

,

새로운 소프트웨어가 온다! V2021.6 MB SD Connect C4 소프트웨어(XENTRY DAS)는 Win10 64비트에서 MB SD C4, SD Connect C4 Plus, MB Star C6MB SD C5 진단 도구와 문제 없이 작동하는 것으로 확인되었습니다.

V2021.6 Xentry DAS Mercedes-Benz 진단 소프트웨어:

  • Xentry DAS 2021.6, 긴 등록 코드는 버스 및 트럭을 진단할 수 있으며 213 및 257과 같은 새 모델의 로그인 없는 진단을 지원하며 140 및 기타 모델의 이전 모델의 HHT 소프트웨어 진단을 지원합니다.
  • 유지보수 안내 WIS 2020.10
  • 액세서리 쿼리 EPC 11.2018: 데이터 카드를 열면 USD 및 EUR로 액세서리 가격을 쿼리할 수 있습니다.
  • StarFinder 2016 및 2020
  • PL72 액세서리 가격 문의 01.2018
  • SDmedia 오프라인 01. 2014
  • 엔지니어 버전 Vediamo 5.01.01
  • DisassembyAssistant 분해 보조 소프트웨어
  • 셀릿 서비스 문헌 1.4

엔지니어 버전 DTS 8.16.15 및 최신 2019 데이터 증가:

1.Mercedes-Benz DAS가 WIS를 직접 호출할 수 없는 버그 수정

2. DAS 자동차 스마트 오프라인 프로그래밍 추가

3. 변형 코딩(독일어)을 수행할 수 있고 Vediamo보다 더 나은 기능을 가진 W204의 DAS 독립 실행형 버전을 추가합니다.

4. 비밀번호 없이 PKW와 SMART를 입력할 수 있는 DAS 특수 기능 추가

5. 수리 SMART 450, 451, 452, 454는 더 이상 TAN 계산기가 필요하지 않으며 모두 오프라인으로 수행됩니다.

6. 오프라인 EOL 및 VMAX 모든 LKW 추가, 트럭의 최대 속도 제한 수정

7. FDOK XT 계산 코드가 없는 트럭에 대한 NOx TORGUE 제한을 해제하고 법적 속도 제한을 직접 해제하며 특수 기능 없이 수정할 수 있습니다.

8. FDOK XN 계산 코드가 없는 트럭의 SCR/ADBLUE 오류 코드(MR)를 지우고,

9.DAS 212, 207의 프로토타입 모드 추가

V2021.6 Xentry DAS Win10 버전을 얻을 수 있는 사용 가능한 링크:

- V2021.6 Xentry HDD 500GB Win10

- V2021.6 Xentry SSD 512GB Win10(SSD가 훨씬 안정적임)

설치 및 활성화 가이드는 이전 버전과 동일합니다.



UK Professional OBD2 Tools Online Shop

블로그 이미지

utihakou

무료 OBD 진단 도구 기술 서비스

,

MB SD C4 Plus는 메르세데스-벤츠 자동차를위한 좋은 진단 도구입니다. 하지만 일부 고객은 WiFi 설정이 어렵다고 말합니다. 이제 eobdtool.co.uk는 WIFI 연결을 쉽게 할 수있는 새로운 제품인 New MB DOIP XC4 Plus를 출시했습니다.

MB DOIP XC4 Plus는 무엇입니까?

MB SD C4와 모양과 기능이 동일합니다.

1. 새로운 SD connect C4 (원본의 1 : 1 복제)는 DoIP에서 작동 할 수 있습니다. 이더넷 통신 (DoIP)을 지원하는 유일한 C4입니다. doip으로 새로운 메르세데스에 대한 문제를 테스트하지 않았습니다.

2. 메르세데스 벤츠 12V 자동차와 24V 트럭을 모두 지원합니다. Doip 프로토콜로 2016 년 이후 Mercedes Benz 지원

3. 소프트웨어 버전 : V2020.06 하드웨어 버전 : OS : 2.3 CSD : 2.11

4. 무료 엔지니어 소프트웨어 : DTS monaco V8.14.016 및 Vediamo V5.01.01

5. 지원 언어 : 영어, 크로아티아어, 체코 어, 덴마크어, 네덜란드어, 마감, 프랑스어, 독일어, 그리스어, 헝가리어, 이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 루마니아어, 러시아어; 스페인어, 스웨덴어, 터키어, 중국어.

6. 무선 연결이 안정적입니다. C4는 진단 테스트를 위해 WLAN에 자동으로 연결됩니다.

7. C4 기계는 좋은 품질을 가지고 있습니다. 방수, 충격 방지 및 변조 방지 기능이 있습니다.

8. 펌웨어 업데이트를 위해 배터리를 설치할 필요가 없습니다. 업데이트 과정에서 펌웨어 손상에 대해 걱정

9. 소프트웨어는 설치 및 활성화가 쉽고 대부분의 랩톱을 지원합니다.

10. 원격 도움말을 사용할 수 있습니다.

11. 우리의 하드웨어는 시장의 모든 MB 소프트웨어를 원래 소프트웨어에도 맞출 수 있습니다.

MB DOIP XC4 Plus의 새로운 기능은 무엇입니까?

1. 고성능 무선 모듈을 채택하고 저전력 소비, 초고속 및 장거리 및 높은 안정성 등의 특성을 가지고 있습니다.

장점 :

-무선 프로그래밍 실현

-섬락 및 단선 문제 해결

-동일한 작업장에서 여러 MB DOIP XC4 Plus를 동시에 사용할 수 있으며 무선은 서로 영향을주지 않습니다.

-무선 통신 거리가 멀어지고 개방 영역이 50m에 달할 수 있습니다.

-연결 모드는 간단하고 무선 네트워크 주소는 자동으로 설정됩니다. 무선 검색 XC4 Plus, 연결 암호 (123456789)를 입력하여 직접 연결합니다.

-무선 DOIP 진단 및 프로그래밍, 무선 네트워크 연결 DOIP 주소 설정

2. 호스트의 방열 효과를 높이기 위해 방열판을 추가하여 MB DOIP XC4 PLUS가보다 안정적으로 작동하도록합니다.

이 New MB DOIP XC4 Plus 진단 도구에 관심이 있다면 여기로 이동하십시오.

https://www.eobdtool.co.uk/wholesale/mb-sd-c4-plus-with-software.html
